Comment bien lire un plan d’architecte d’intérieur

Comment lire et interpréter un plan d’architecte d’intérieur : les bases pour bien commencer

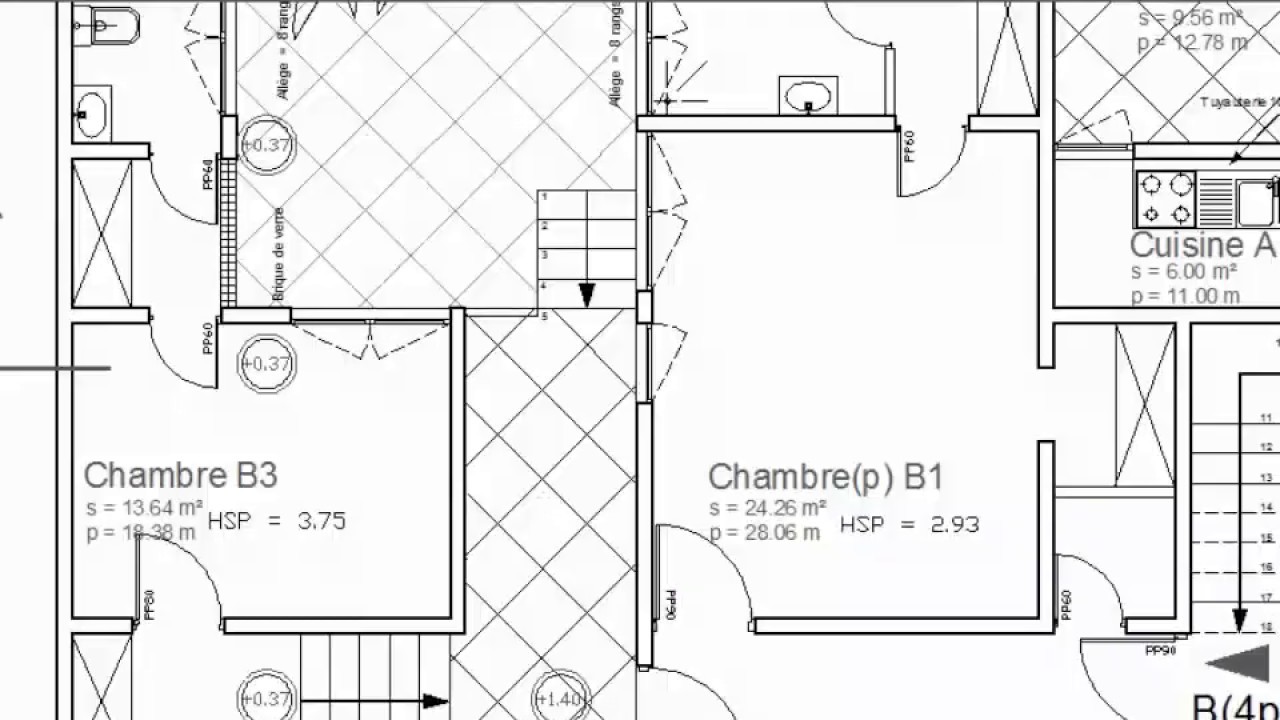

Un plan d’architecte d’intérieur est une vue en coupe horizontale. Imaginez une maison de poupée dont on aurait enlevé le toit. Le dessin montre ce qui se passe sous la coupe, jusqu’à environ 1 m du sol.

Sur ce dessin, les éléments situés au-dessus de 1 m sont soit invisibles, soit tracés en pointillés. Les éléments sous 1 m sont dessinés en traits pleins.

La famille Morel sert de fil conducteur. Ils consultent le plan d’un appartement mis en vente. Ils cherchent à savoir si le séjour est assez grand pour leur table. Ils vérifient où placer le canapé et s’il faut déplacer une cloison.

Sur un plan type, on reconnaît rapidement :

• 🔍 Les murs coupés, souvent hachurés ou pleins, qui indiquent la structure.
• 🚪 Les portes, dessinées ouvertes pour voir le débattement.
• 🪟 Les fenêtres, représentées fermées, entrouvertes ou en pointillés.
• 📐 Les cotes, qui indiquent les distances et les dimensions.

dans l'annonce immobilière, le plan aide la famille Morel à se projeter avant la visite. Ils remarquent un symbole inconnu près de la cuisine. Il s’agit d’une gaine technique. Cette observation leur évite de surprenantes dépenses de plomberie.

Il faut distinguer deux types de plans courants. Le plan de construction donne souvent des mesures extérieures. Le plan d’aménagement précise les côtes intérieures et montre le mobilier.

La différence change la façon d’interpréter les mesures. Si le plan indique la distance entre l’arête du mur et l’encadrement d’une fenêtre, c’est une cote extérieure. Pour meubler, il faudra prendre des côtes intérieures.

Quelques exemples concrets aident à clarifier :

• 🛏️ Un lit dessiné près d’une porte ouverte montre si l’ouverture gêne l’usage.
• 🚿 Une croix dans une salle d’eau peut indiquer un point d’évacuation ou l’emplacement d’un appareil sanitaire.
• 🔲 Un petit carré gris peut représenter un poteau porteur ou une gaine technique.

La légende doit être consultée dès le premier regard. Elle vous informe sur les abréviations et les symboles. Si la légende manque, demandez-la au vendeur ou à l’architecte.

En pratique, relevez toujours les côtes intérieures si vous envisagez des modifications. Les plans de vente ou de construction ne sont pas toujours à jour. Une reprise des mesures permet d’éviter les mauvaises surprises.

Phrase-clé : retenir la logique du plan aide à repérer rapidement les contraintes structurelles et d’usage.

Lire un plan d’architecte : échelle, symboles et cotes pour bien traduire les dimensions

L’échelle est la première notion à maîtriser. Elle traduit la relation entre le dessin et la réalité. Par exemple, 1/100 signifie qu’un centimètre sur le plan équivaut à un mètre réel.

Une autre échelle courante est le 1/50 pour les détails. Pour les documents urbains, l’échelle peut descendre jusqu’au 1/5000 pour situer un terrain.

Chaque type de plan sert un objectif précis. Voici un tableau synthétique pour s’y retrouver :

La légende complète est essentielle. Elle liste les abréviations comme HSP pour la hauteur sous plafond ou VMC pour la ventilation mécanique. Ces repères facilitent la lecture technique.

Attention aux côtes inscrites. Certaines indiquent des mesures extérieures. D’autres donnent des mesures intérieures. La famille Morel a noté une différence entre le séjour annoncé et la surface réelle après vérification. Ce cas illustre la nécessité de vérifier les cotes sur place.

Les symboles varient selon le logiciel ou le dessinateur. Pourtant, certaines conventions sont fréquentes. Une porte est souvent dessinée avec un arc. Une fenêtre apparaît comme une interruption dans le mur. Un escalier montre des marches numérotées.

Il est recommandé de suivre cette méthode : lire la légende, vérifier l’échelle, comparer les cotes affichées et relever les dimensions intérieures. Cette approche évite les erreurs lors du choix du mobilier ou de la planification d'une rénovation.

Exemple concret : pour une cuisine, vérifiez les distances du bloc cuisson aux prises et au frigo. Si le plan donne la cote extérieure de la fenêtre, mesurez la cote intérieure pour savoir où placer une hotte ou un meuble haut.

Phrase-clé : maîtriser l’échelle et la légende assure une traduction fidèle du plan vers l’espace réel.

La vidéo ci-dessus donne des exemples visuels. Elle aidera à vérifier les points étudiés. Ensuite, la section suivante traite des ouvertures et de la circulation.

Lire un plan d’architecte d’intérieur : portes, fenêtres, escaliers et circulation

Les ouvertures rythment l’usage d’un logement. Savoir lire leur représentation permet d’anticiper les contraintes. Les portes sont souvent dessinées ouvertes pour voir leur débattement.

Une porte qui s’ouvre vers l’intérieur prend de l’espace dans la pièce. Une porte battante peut gêner un meuble. La famille Morel a repéré un cas classique : le lit placé trop près d’une porte-fenêtre.

Les fenêtres peuvent être tracées fermées, entrouvertes ou avec des pointillés. L’indication allège renseigne sur la hauteur sous la fenêtre. Une baie coulissante se dessine avec une flèche indiquant le sens d’ouverture.

Pour les escaliers, regardez la flèche de montée. Les marches numérotées montrent le sens. Les portions en pointillés indiquent les éléments situés à plus d’un mètre du sol.

La circulation entre les pièces se juge aussi par la largeur des couloirs et le positionnement des portes. Une ouverture mal placée peut créer des conflits d’usage, par exemple entre la porte des WC et celle de l’entrée.

Voici une liste de vérifications simples à faire sur un plan :

• ✅ Vérifier le débattement des portes pour éviter les collisions 🚪
• ✅ Contrôler la position des fenêtres par rapport au mobilier 🪟
• ✅ Confirmer le sens de montée des escaliers et l’espace dessous ⬆️
• ✅ Repérer les passages de circulation pour circuler aisément 🚶‍♀️

Exemple pratique : si le plan montre une porte de cuisine qui s’ouvre vers la zone de cuisson, envisager une porte coulissante ou inverser l’ouverture. Ce petit changement améliore l’ergonomie au quotidien.

La représentation des volets roulants, stores ou brise-soleil peut aussi figurer par des lettres ou des symboles. Ces éléments influent sur l’apport de lumière et la pose de meubles contre les murs.

En cas de doute, faites un calque papier à l’échelle. Dessinez vos meubles puis testez différentes configurations. Cette méthode simple évite des erreurs coûteuses lors de l’achat ou des travaux.

Phrase-clé : maîtriser l’emplacement et le fonctionnement des ouvertures garantit un aménagement fluide et sans surprise.

La prochaine section aborde les murs porteurs et les réseaux techniques, éléments cruciaux avant toute modification.

Identifier murs porteurs, cloisons et équipements techniques sur un plan d’architecte

Repérer la structure porteuse évite des erreurs graves. Sur un plan, les murs porteurs sont souvent tracés en trait épais. Ils peuvent apparaître comme deux traits parallèles ou comme des zones hachurées.

Les cloisons légères se dessinent en trait fin. Elles séparent les pièces sans reprendre la charge du bâtiment. Avant toute démolition, consulter un bureau d’études ou un artisan qualifié est nécessaire.

Les poteaux apparaissent parfois en petits carrés ou ronds. Ces éléments sont à traiter comme non déplaçables sans renforcement. La famille Morel a appris qu’un poteau caché peut réduire une ouverture prévue pour un meuble.

Les plans indiquent aussi les réseaux. On y trouve les arrivées et évacuations d’eau, les réseaux électriques et les points de ventilation. Cherchez les abréviations courantes comme EU, EV, VMC ou TE.

Voici une mini-liste d’abréviations utiles :

• 💧 EU : eaux usées
• 🚽 EV : eaux vannes (WC)
• ⚡ TE : tableau électrique
• 🌬️ VMC : ventilation mécanique contrôlée

Identifier la chaudière, le chauffe-eau ou la pompe à chaleur sur le plan aide à prévoir l’entretien et l’accès. Le type de chauffage conditionne la place des radiateurs et des réseaux.

Dans un immeuble, les colonnes techniques regroupent plomberie et ventilation. Elles expliquent souvent pourquoi les salles d’eau se superposent d’un étage à l’autre.

Avant d’ouvrir un mur, repérez les réseaux encastrés. Une tranchée pour une évacuation mal placée peut augmenter le coût des travaux. Demandez toujours les plans techniques ou un diagnostic avant travaux.

Exemple concret : le projet de rénovation des Morel a été modifié quand ils ont découvert une gaine d’évacuation au mur prévu pour un meuble. Ils ont déplacé la cuisine et évité des travaux lourds.

Phrase-clé : identifier la structure et les réseaux évite des risques coûteux et oriente les choix d’aménagement.

Vérifications finales, documents associés et bonnes pratiques pour l’aménagement

Quand l’architecte remet les plans, vérifiez plusieurs points essentiels. L’échelle, la légende, la rose des vents et la date de révision doivent figurer sur le document.

Il faut aussi contrôler la mention du nom du maître d’ouvrage et celle du cabinet d’architecture. Ces éléments facilitent les échanges et les demandes de modification.

La question légale se pose si la surface dépasse 150 m². Au-delà, le recours à un architecte est obligatoire pour déposer le permis de construire. Cette règle est définie par le code de l’urbanisme.

Voici une checklist pratique à suivre avant de signer :

• 📝 Vérifier la présence de la légende et de la rose des vents
• 📐 Confirmer l’échelle et la date de révision
• 🏷️ Contrôler les abréviations et les symboles techniques
• 🔎 Reprendre les côtes intérieures pour l’aménagement
• 👷 Consulter un bureau d’études si vous prévoyez des modifications structurelles

Des documents complémentaires peuvent accompagner le plan. Le descriptif technique liste les matériaux et équipements. Le plan de façades et le plan de masse servent aux démarches d’urbanisme.

Pour ceux qui souhaitent dessiner eux-mêmes, des logiciels comme SketchUp, ArchiFacile ou FreeCAD aident. Toutefois, maîtriser ces outils demande du temps. Les plans doivent rester conformes aux règles locales d’urbanisme.

Un dernier exemple : la famille Morel a demandé trois alternatives d’aménagement. L’architecte a dessiné des variantes pour anticiper la naissance d’un enfant et le télétravail. Ces options aident à projeter l’évolution du logement.

Phrase-clé : vérifier les documents et reprendre les côtes assure une décision éclairée avant travaux ou achat.
